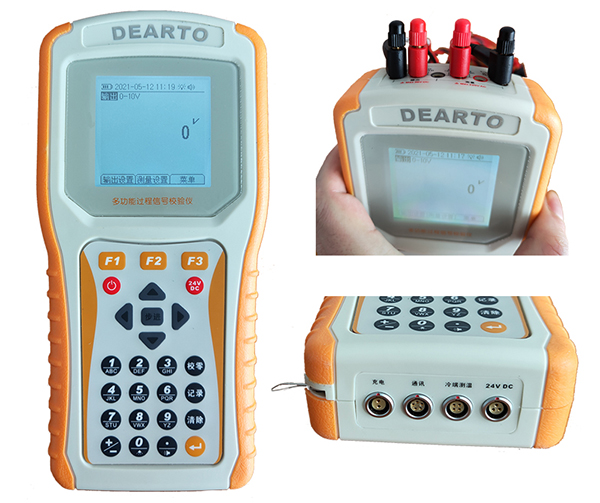

多功能過程校驗儀是由電池供電的手持便攜式儀表，能用來測量和輸出各種信號，主要用于過程儀表的校準，同時具有獨立的電信號測量單元和電信號輸出單元，同時支持將電信號按本身物理量形式表示，如熱電偶、熱電阻測量及信號輸出功能。本文主要對多功能過程校驗儀的校準方法進行說明。

多功能過程校驗儀主要的校準項目為：輸出誤差、測量誤差、直流電流輸出負載特性。

一、輸出誤差校準

過程校驗儀支持的輸出項目有：直流電壓、直流電流、交流電流、交流電壓、電阻、頻率等。與溫度相關的輸出項目：熱電偶、熱電阻。

多功能過程校驗儀校準方法：

1. 在輸出量程范圍內，選擇校準點，一般選擇量程下限、量程上限和量程50%。

2. 選擇測試項目，如直流電壓，將校驗儀設置為輸出模式，將輸出量設置為校準點。

3. 校驗儀連接到數字萬用表，數字萬用表切換到對應檔位。

4. 讀取過程校驗儀的顯示值A(chǔ)x，讀取數字萬用表的顯示值A(chǔ)0。

5. 此時可以得到校驗儀的juedui誤差：Ax-A0。

熱電偶/熱電阻輸出的校準。

1. 在輸出量程范圍內，選擇校準點，一般選擇量程下限、量程上限和量程50%。

2. 選擇測試項目，如熱電阻，將校驗儀設置為熱電阻輸出模式，將輸出量設置為校準溫度。

3. 校驗儀連接到數字萬用表，讀取對應的數值。數字萬用表有兩種讀數方式

(1) 方式1，將數字萬用表置于電阻檔，讀取電阻值。

(2) 方式2，如果數字萬用表支持直接測溫，將其置于熱電阻檔/溫度檔，直接讀取溫度值。

4. 讀取過程校驗儀顯示值A(chǔ)x，將其溫度換算為對應的電量值A(chǔ)xx，讀取數字萬用表電量值A(chǔ)0。

5. 此時可以得到校驗儀溫度juedui誤差：(Axx-A0)/Si。校準熱電阻時，Si為熱電阻在溫度i的微分電阻。校準熱電偶時，Si為熱電偶在溫度i的塞貝克系數。

 二、測量誤差校準

過程校驗儀支持的測量項目有：直流電壓、直流電流、交流電流、交流電壓、電阻、頻率等。與溫度相關的測量項目：熱電偶、熱電阻。

 校準方法：

1. 在測量量程范圍內，選擇校準點，一般選擇量程下限、量程上限和量程50%。

2. 選擇測試項目，如直流電壓，將校驗儀設置為測量模式。

3. 將標準信號發生器、多功能校準源、頻率計等連接到過程校驗儀的測量端。

4. 調節標準器到校準點，讀取過程校驗儀的顯示值A(chǔ)x，讀取標準器的顯示值A(chǔ)0。

5. 此時可以得到校驗儀的juedui誤差：Ax-A0。

 熱電偶/熱電阻測量的校準。

1. 在測量量程范圍內，選擇校準點，一般選擇量程下限、量程上限和量程50%。

2. 選擇測試項目，如熱電阻，將校驗儀設置為熱電阻測量模式。

3. 將標準電阻箱連接到過程校驗儀的測量端，

4. 調節標準電阻箱輸出校準點溫度值或?qū)?yīng)電量值，讀取過程校驗儀顯示值A(chǔ)x，讀取標準電阻箱電量值A(chǔ)0x，將其換算為溫度A0。

5. 此時可以得到校驗儀溫度juedui誤差：Ax-A0。

 三、直流電流輸出的負載特性校準

1.校驗儀的電流輸出端連接標準電阻箱和數字萬用表，串聯形成測量回路。

2.校驗儀置于直流電流輸出功能，輸出電流設置為20mA，數字表置于直流檔。

3.調節標準電阻箱電阻值設置為0Ω，讀取數字表讀數，此時為空載電流Io。

4.遞增調節標準電阻箱電阻值，直到要求電阻值（說明書無要求時，則為1kΩ），讀取數字表讀數，此時為滿載電流Im。

5.此時可以計算得到負載特性δ=(Io-Im)/Io×99%。
